اختبار رقم ( 6 – 6 ) الكود المصرى _اختبار رقم ( 6 – 7 ) الكود المصرى


تراست وان عرب ,trustonearabs
        الهواء المحجوز فى الخرسانة الطازجة




الهــدف
تحديد محتوى الهواء المحجوز داخل الخرسانة الطازجة
(بالنسبة للخرسانات المحتويةعلى إضافات أو مواد إحلالية للأسمنت (غبار السيليكا أو بدونها )
ويستخدم هذا الاختبار للخرسانة المستخدم فيها أى نوع من الركام

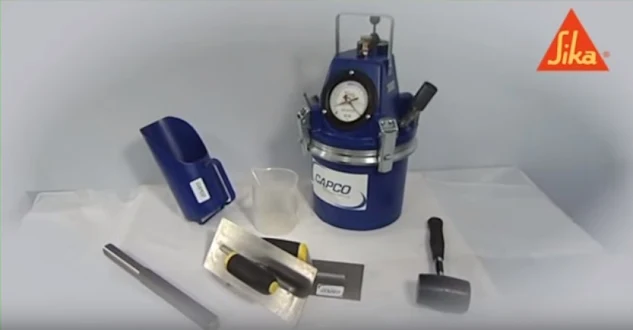

الأجهـزة

1- عداد هوائى قياسى
2- القمع
3- قضيب الدمك
4- كوب القياس
5- سرنجة
6- وعاء تفريغ
7- مسطرين تسوية
8- مغرفة
9- كحول الايزوبوربيل
10- مطرقة مطاطية
خطوات إجراء الاختبار
1- مرحلة الدمك ( يملء القدح على ثلاث طبقات من الخرسانة الطازجة وتدمك كل طبقة 25 مرة ) ويتم الدق على جوانب القدح بالمطرقة المطاطية للتخلص من الهواء المحبوس
2- مرحلة التسوية ( يتم تسوية السطح )
3- مرحلة إضافة الماء ( يثبت القطاع العلوى فوق القدح ويضاف الماء بواسطة القمع حتى يظهر بالرقبة – ثم يرفع القمع ثم يضبط منسوب الماء حتى علامة الصفر بواسطة السرنجة )
4- مرحلة الهـز (يتم قلب وهز الوحدات للتخلص من الهواء المحبوس حتى ثبات عمود الماء فى الأنبوبة)
5- طرد الفقاقيع ( يتم إضافة 1 سم3 من الكحول بواسطة السرنجة للتخلص من أى فقاعات متواجدة فوق سطح عمود الماء )
6- القــــراءة ( يتم قراءة ارتفاع السائل الموجود بالانبوبة المدرجة لأقرب 0.01 %
النتائج نسبة الهواء فى الخرسانة = ارتفاع السائل بالأنبوبة المدرجة + كمية الكحول المضافة




اختبار رقم ( 6 – 7 ) الكود المصرى

الهــدف
هو تحديد مقدار الهواء المحجوز فى الخرسانة الطازجة والذى يمثل الهواء الموجود داخل الخرسانة فقط دون الركام ( الركام المستخدم ذو مسامية صغيرة جدا )
يستخدم هذا الاختبار للخرسانة المحتوية على ركام عادى أو ثقيل فقط
الأجهـزة


1- عداد هوائى عداد ( أ )& عداد ( ب ) )
2- قدح القياس
3- اناء معياره
4- أنبوبة رشاشة ( بخاخة )
5- مسطرين
6- قضيب الدمك – الغز- التسوية
7- مطرقة من المطاط
8- القمع
9- إناء لوضع الماء
10- هزاز
11-منخل 37.5 مم
خطوات إجراء الاختبار
أولا باستخدام العداد ( أ )
1- يجب التأكد من نظافة جميع الأسطح المستخدمة فى الاختبار
2- يملء الجهاز بالماء حتى منتصف الأنبوبة المدرجة
3- يتم إمالة الجهاز 30 درجة على المحور الرأسى ويترك للتخلص من الهواء المحبوس
4- يعاد الجهاز لوضعه الإصلى ثم يملء الجهاز بالماء حتى منسوب الصفر
5- يتم التاثير بضغط p = 1380 بسكال عند منسوب الصفر** تؤخذ قراءة عامود الماء بالانبوبة وليكن H1
6- يخفض الضغط تدريجيا حتى يصل صفر خلال دقيقتين عن طريق فتح السدادة العلوية للجهاز ويتم تحديد ارتفاع عمود الماء فى الانبوبة وليكن H2 عند الضغط 0.00 = P
7- كمية الهواء الظاهـرى Aap
تكرر الخطوة السابقة وتؤخذ المتوسطات بحيث تكون الاختلاف فى النتائج فى حدود 20 %
ثانيـا باستخدام العداد ( ب )
1- يجب التأكد من نظافة جميع الأسطح المستخدمة فى الاختبار
2- تثبيت الجهاز
3- التخلص من الهواء الموجود عن طريق ( غلق صمام الهواء ) وملء القدح بالماء عن طريق فتحتى الماء يتم خروج الماء من الفتحة الأخرى مصاحبا مع الهواء مع مراعاة الرج أثناء مرور الماء
4- قفل صمام الهواء ويسمح بمرور الهواء داخل الغرفة حتى تصل قراءة العداد إلى خط الضغط الأبتدائى
5- يبرد الهواء المضغوط
6- يثبت العداد اليدوى عند خط الضغط الإبتدائى
7- تغلق فتحتى الماء الموجودتين بغطاء الجهاز
8- يفتح صمام الهواء بين القدح وغرفة الهواء مع الطرق على جوانب الإناء
9- يتم قراءة قيم الضغط الموجودة بالعداد
10- كمية الهواء بالعينة المختبرة ( A )
حيث Cf هى معامل التصحيح للركام
11- كمية الهواء بالخليط الكلى Ac عندما يكون المقاس الإعتبارى للركام أكبر من 37.5 مم
حيث V1 = الحجم المطلق لمكونات الخليط المار من منخل 37.5
V2 = الحجم المطلق لكل مكونات الخليط
Vg = الحجم المطلق للركام الذى مقاسه الاعتبار 37.5
11- كمية الهواء بالمونة الموجودة بالخرسانة Am
حيث Vm = الحجم المطلق لمكونات المونة بالخليط
ويتم مقارنة النتائج بالقيم التالية حسب مقاس الركام
7 % فى حالة استخدام ركام بمقاس اعتبار أكبر من 10 مم
6 % فى حالة استخدام ركام بمقاس اعتبار أكبر من 15 مم
5 % فى حالة استخدام ركام بمقاس اعتبار أكبر من 20 مم
4 % فى حالة استخدام ركام بمقاس اعتبار أكبر من 40 مم
11- تعيين كمية ماء النضح بالخرسانة الطازجة
