اعمال الشدات الخشبية للقواعد المسلحة وكيفية استلامها

تراست وان عرب , تراست وان العرب , trustoneArabs ,trust one Arabs

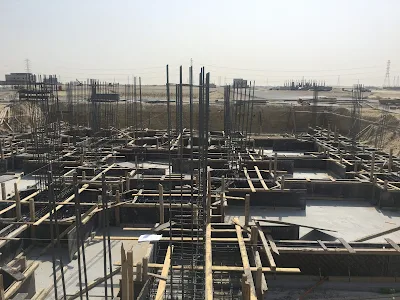

القواعد المسلحة


اعمال الشدات الخشبية للقواعد المسلحة وكيفية استلامها

لإتمام عمل القواعد المسلحة يجب الاستعانة بالرسومات التنفيذية والإنشائية للقواعد والسملات وعن طريق الجداول يمكن تحديد أبعاد القواعد الموجودة باللوحة وذلك لعمل الفورمة اللازمة للحصول على القاعدة ، ثم تشكل الطبالي وتجمع معاً للحصول على الشكل النهائي للقاعدة المسلحة.


طريقة عمل طبلية الجنب:


تقطع ألواح اللتزانة حسب الأطوال المطلوبة للقاعدة وتجمع معاً بالارتفاعات المطلوبة وذلك عن طريق تخديم قور الألواح في جهة منها وتربط ألواح بقمطة في البداية والنهاية حتى لا يحدث تنوير في طبلية جنب القاعدة .


 تجمع الألواح وتثبت وذلك بواسطة عوارض وهي فضل من خشب اللتزانة وتكون المسافة بين العارضة والأخرى حوالي 50سم والمسافة بين قور الألواح وأول عارضة حوالي 15سم.


 بعد ذلك تثبت ألواح الزنق لوح زنق علوي وآخر سفلي.


 في حالة وجود وصلات بألواح الطبلية يجب أن تكون هذه الوصلات شطرنجية التركيب متباعدة عن بعضها.


 تجمع الطبالي وتسمر مع بعضها بحيث يكون صافي أبعاد القاعدة طول × عرض هي أبعاد الطبالي من الداخل إلى الداخل بعد التجميع.


 تضبط زوايا القاعدة وتثبت بقباقيب لعدم فتحها أثناء الصب.


 تقوى الطبالي بالمدادات والدكم والشيكالات مع وزن الطبالي رأسياً بميزان الخيط أو ميزان المياه.


طريقة استلام شدة القواعد إذا كانت موحدة:


يجب استلام الشدة قبل ميعاد الصب بفترة أقصاها أسبوع لضمان ثبات أبعادها عند الصب.


يجب التأكد من مطابقتها للمحاور على الرسومات الإنشائية.


يجب التأكد من مطابقة أبعادها ومطابقة زواياها للرسومات.


يجب التأكد من عدم وجود فراغات بين ألواح طبالي الجنب.


يجب التأكد من رأسية الجوانب
يجب التأكد من متانة تقويتها وذلك بوجود عوارض دكم وشيكالات وخوابير ومدادات.
