التصميم الهيكلي لدرج


تراست وان عرب ,trustonearabs
التصميم الهيكلي لدرج

تقدم سلالم Slabless (وتسمى أيضًا سلالم sawtooth) بدائل جذابة من الناحية الجمالية في المباني ، وغالبًا ما تكون مصدر عجب لأولئك الذين لا يفهمون مبادئ التصميم والتفاصيل الكامنة وراء بنائها. تم عرض عمليات تحديد لحظات التصميم في سلالم المنشار في هذا المنشور. وفقًا لرينولدز وستيدمان (2005) ، أوضح Cusens (1966) أنه إذا تم إهمال تقصير محوري ، وطاقة الإجهاد الناتجة عن الانحناء تم اعتبارها فقط ، يتم التعبير عن لحظة منتصف فترة الدرج بلاطة بواسطة التعبير العام ؛


أين؛

0 هي نسبة صلابة المداس إلى صلابة المداس
j = عدد الدرجات
إذا كانت j غريبة.

إذا كان j متساويًا ؛

مثال على التصميم

دعنا نحصل على قوى التصميم في سلم بلا عيوب مع الخصائص التالية ؛
سمك فقي والناهض = 100MM
ارتفاع الناهض = 175 ملم
عرض فقي = 300MM
عدد من معالجته = 7
عرض الدرج = 1500MM


تحليل الحمل

الوزن الذاتي من الدرج.
{[(0.3 × 0.1) + (0.175 × 0.1)] / 0.3} × 24 = 3.8 كيلو نيوتن / م 2
الوزن الذاتي للتشطيبات = 1.2 كيلو نيوتن / م 2

في حالة الحد النهائي ؛
n = 1.35gk + 1.5qk
n = 1.35 (5) + 1.5 (3) = 11.25 كيلو نيوتن / م 2

ك 0 = 175/300 = 0.583

تراست وان عرب ,trustonearabs


قراءة من الرسم البياني ، يمكن اعتبار معامل لحظة الدعم كـ -0.086

.
s = 0.086 × 11.25 × 2.1 2 = 4.267 kN.m
j = 7 (غريب)
لحظات الانحناء الحر هي
f = 1/8 × 11.25 × 2.1 2 × [(7 2 + 1) / 7 2 ] = 6.325 kNm


لذلك ، فإن فترة الامتداد = M f - M s = 6.325 - 4.267 = 2.058 كيلو نيوتن

مقارنة هذه الإجابة مع تحليل العناصر المحددة من Staad Pro؛


تراست وان عرب ,trustonearabs

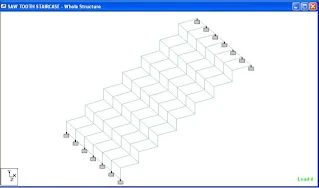

التجسيد ثلاثي الأبعاد للدرج كما هو موضح أدناه ؛


تراست وان عرب ,trustonearabs


أعطى التحليل المرن الخطي للهيكل النتائج التالية ؛
لحظة الانحناء الطولي


تراست وان عرب ,trustonearabs
أعطى التحليل المرن الخطي للهيكل النتائج التالية

من النتيجة أعلاه ؛
الحد الأقصى لحظة الدعم = 4.11 كيلو نيوتن / م
لحظة منتصف المدة = 2.84 كيلو نيوتن / م

(يرجى مقارنة هذه الإجابة بنتيجة التحليل اليدوي)

لحظة الانحناء المستعرض

تراست وان عرب ,trustonearabs
لحظة الانحناء المستعرض

 لحظة ا لتواء


تراست وان عرب ,trustonearabs

تراست وان عرب ,trustonearabs
